PMI 1R20-10B1-1FSWC-489-599-0.018 pmi滚珠丝杠手册
扫码获取价格库存技术资料
- 品牌: pmi丝杆有900这个型号吗
- 分类: FSWC系列
- 类型:
- 属性: PMI 1R20-10B1-1FSWC-489-599-0.018 pmi滚珠丝杠手册，-PMI 1R20-10B1-1FSWC-489-599-0.018 pmi滚珠丝杠手册-PMI 1R20-10B1-1FSWC-489-599-0.018 pmi 滚珠丝杠滑台直销 调整PMI丝杆间隙的方法可以根据具体的情况选择。一般来说，可以通过调整螺母的位置来改变丝杆间隙。具体的步骤包括松开连接螺栓，调整螺母的位置，然后重新固定连接螺栓。在进行间隙调整时，还需要注意不要过紧或过松，以免影响丝杆系统的正常运行。 PMI 1R20-10B1-1FSWC-489-599-0.018 P-PMI 1R20-10B1-1FSWC-489-599-0.018 pmi滚珠丝杠手册--PMI 1R20-10B1-1FSWC-489-599-0.018 pmi滚珠丝杠手册-

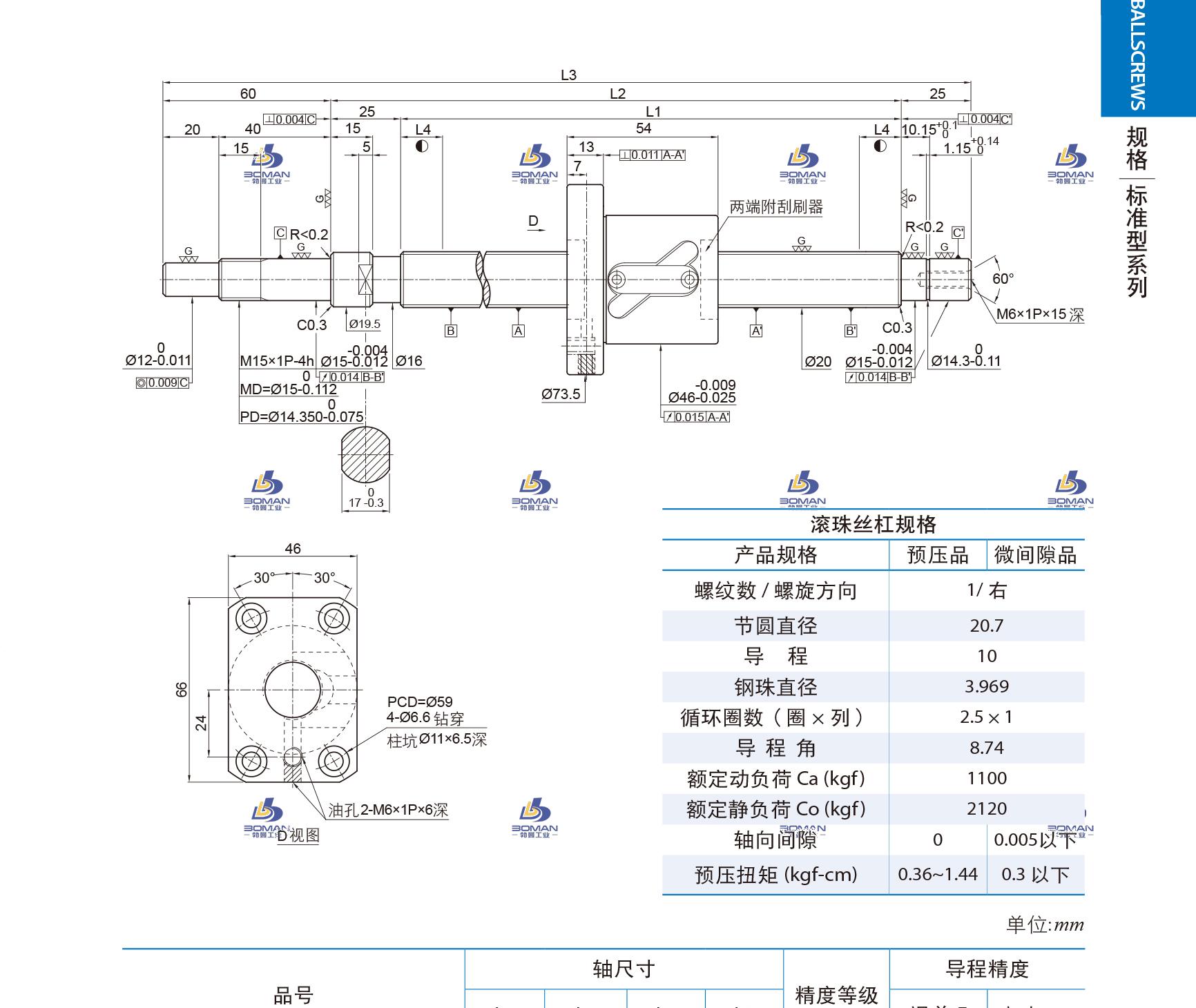

PMI 1R20-10B1-1FSWC-489-599-0.018 pmi滚珠丝杠手册 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 20 |
|
| 导程 | 10 |
|
| 丝杠轴底径 | ||
| 滚珠节圆直径 | 20.7 |
|
| 钢球直径 | 3.969 |
|
| 精度等级 | 5 |
|
| 螺母直径 | 46 |
|
| 法兰直径 | 73.5 |
|
| 螺母长度 | 54 |
|
| 螺母安装 | PCD | 59 |
| 额定动负载 | CaN | 1100 |
| 额定静负载 | C0aN | 2120 |
| 有效圈数 | 2.5x1 |
|
| 轴向间隙 | 0-0.005以下 |
|
| 最大行程 | 489 |
|
| 丝杠全长 | 599 |
|
| 导程精度代表运行距离误差 | ep | 0.027 |
| 导程精度变动 | vu | 0.018 |
| 轴心跳动 | ||
| 单位重量 | kg |
PMI 1R20-10B1-1FSWC-489-599-0.018 pmi滚珠丝杠手册此型号部分数据来源于STEINMEYER施坦梅尔 3426/40.40.7,5.4N 德国施坦梅尔steinmeyer丝杆
